Il Pogo Mo Thoin, per chi non ne avesse mai sentito parlare, è un Add-On del Team Xecuter, che, accoppiato ad un kit (nel mio caso, CK3 Lite, anche se è possibile utilizzarne altri), permette l’estrazione della chiave, utile per la modifica della xbox 360, dal firmware di tutti i lettori Lite-On montati sulle Xbox 360 Fat, permettendo di fare la modifica xbox 360 senza saldature e senza effettuare il taglio delle piste sulla scheda del lettore Liteon.
Effettuare la lettura della key con il Pogo Mo Thoin, al contrario dell’ MRA Hack (taglio delle piste) non permette di ottenere l’intero firmware, ma solo la chiave del lettore, andando a perdere i calibration data, anche se solo questa è sufficiente a modificare la vostra console. Per leggere la chiave la procedura prevede, detto sommariamente, di pogiare lo spillo su un punto della scheda del lettore Liteon, chiamato MPX01, pin che mette in chiaro o cripta la key del lettore.
GiardiniBlog, lo staff e l’autore dell’articolo, non si assumono alcuna responsabilità, seguite le istruzioni a vostro rischio e pericolo. In questo blog siamo contro la pirateria. Usate solo copie di backup dei giochi regolarmente acquistati e di cui siete in possesso.
I componenti da utilizzare per costruire il Pogo Mo Thoin sono i seguenti:
- Una tavoletta di legno, o una piastra millefori (più comoda se volete saldarci lo spillo sopra);
- 2 cavetti elettrici sottili;
- uno spillo, o un ago per cucire;
- deviatore a levetta anche detto switch, o un semplice interruttore;
- opzionale: un cavetto dati, per intenderci quello del lettore (se non volete utilizzare quello che avete);

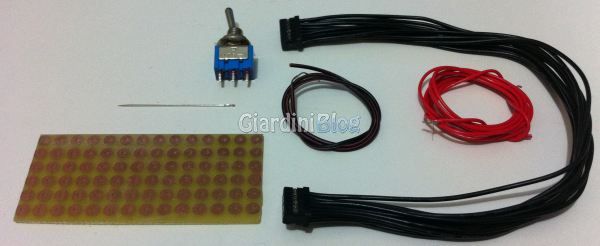

Componenti che potete vedere nella foto sotto:
Iniziamo a costruitr il Pogo Mo Thoin, per prima cosa:

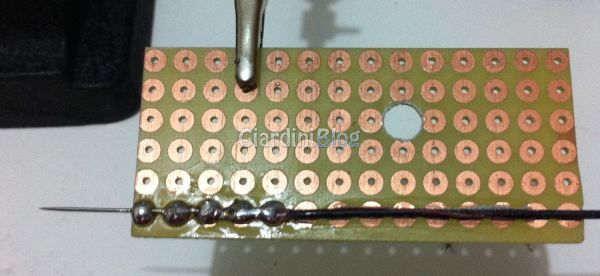

- Saldiamo il filo allo spillo.
- Fatto questo saldiamo lo spillo alla piastra nella posizione che più preferite.
- Ed ora forate la piastra al centro facendo un foro di 7 mm (dimensione ideale per bloccare l’interruttore che ho utilizzato).

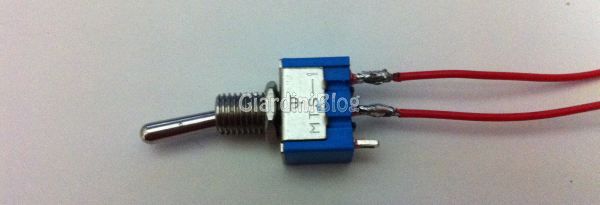

Preparata la piastra ora saldiamo i fili sullo switch, uno al centro ed uno al lato che preferite, come vedete in foto:

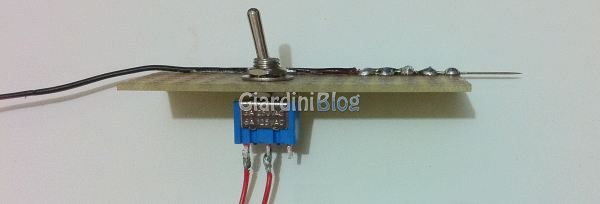

Bloccate lo switch sullo piastra tramite il dado avvitato sulla filettatura:

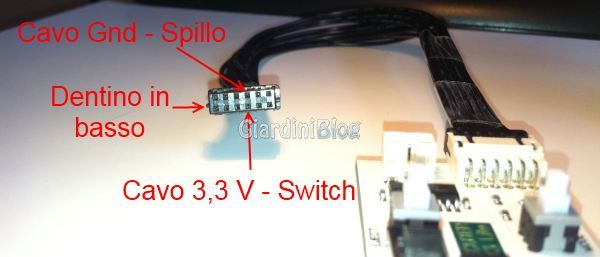

Nell’immagine sotto potete vedere qual’è il filo al quale dovremo collegare lo spillo ed il filo da interrompere in cui inserire lo switch.
Per identificarli con sicurezza controllate bene il cavetto dati, che in questo caso è collegato a un kit ck3 lite, controllate che il dentino dell’attacco del cavo sia in basso.
Nell’immagine sotto vedete indicati i rispettivi fili di cui:
- il 4° filo in alto partendo da sinistra verso destra, (Filo della Massa – GND) al quale collegare lo spillo;
- il 4° filo in basso sotto al filo della massa, (che conduce la 3,3V), che dovrete tagliare e ai cui capi dovrete saldare i fili dell’interruttore.

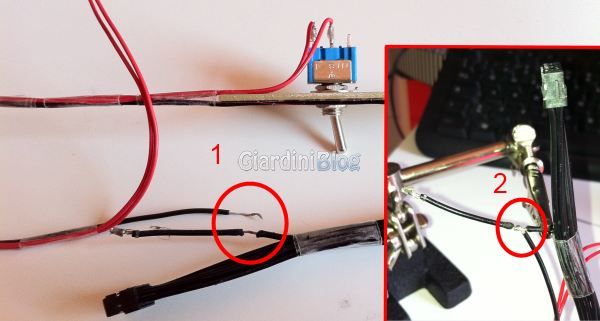

Identificati i cavi su cui operare iniziamo a collegare il filo dello spillo, per fare questo:
- spellate il filo collegato al cavo dati indicato sopra come cavo GND, (non va tagliato il cavo in due parti mi raccomando);
- come vedete a destra della foto, unite il cavo dello spillo al cavo dati che avete spellato e copritelo con un po’ di nastro isolante.
Collegato lo spillo, ora passiamo al collegamento dello switch:
per prima cosa trovate il cavo indicato nella foto sopra con 3,3 V, a cui andremo a collegare lo switch, tagliate il cavo e, alle estremità, saldate i due fili dello switch.

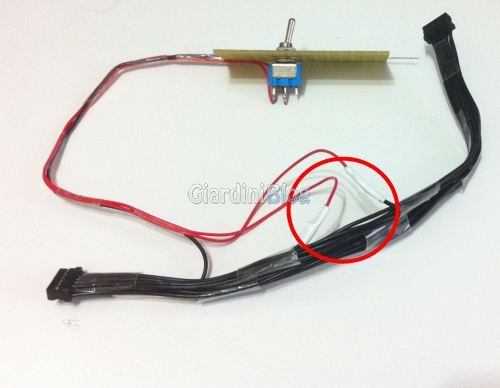

Il vostro Pogo Mo Thoin è pronto! Buon divertimento!
